Digitalisation et éclairage Tm 2/2 RhB
Poursuivant sur ma lancée, je me suis attaqué à l'incontournable Tm 2/2.
Tout d'abord l'état des lieux après démontage de la caisse, il va falloir éliminer condensateur et selfs d'origine...
puis installer l'un des nouveaux MX617 qui trouvera sa place contre la face arrière de la cabine :
L'histoire aurait pu s'arrêter là, mais ces fils blanc et jaune étaient trop tentants , je vais aussi installer l'éclairage.

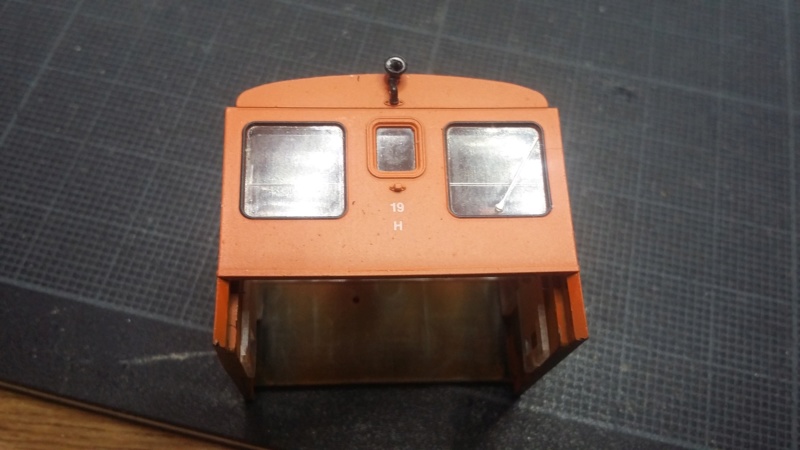

Mais contrairement au Te 2/2, les projecteurs sont tout petits et fragiles : il faut donc les extraire (ils sont seulement enfoncés à force) et les maintenir avec leur support dans une pince tout en les perçant délicatement et essayer de creuser un peu la coquille :
Ensuite il faut passer les fils de chaque LED dans ces trous, puis sous le toit pour les projecteurs du haut ou sur le plateau pour ceux de l'avant :
Un petit circuit semblable à celui du Te 2/2, sur la photo les résistances ont une valeur de 2.2k, je les ai remplacées ensuite par des 10k pour réduire l'intensité lumineuse.
Avant remontage j'ai collé un morceau d'imitation platelage sur le plateau pour cacher les fils et obtenir un résultat acceptable...
Tout d'abord l'état des lieux après démontage de la caisse, il va falloir éliminer condensateur et selfs d'origine...
puis installer l'un des nouveaux MX617 qui trouvera sa place contre la face arrière de la cabine :
L'histoire aurait pu s'arrêter là, mais ces fils blanc et jaune étaient trop tentants , je vais aussi installer l'éclairage.
Mais contrairement au Te 2/2, les projecteurs sont tout petits et fragiles : il faut donc les extraire (ils sont seulement enfoncés à force) et les maintenir avec leur support dans une pince tout en les perçant délicatement et essayer de creuser un peu la coquille :
Ensuite il faut passer les fils de chaque LED dans ces trous, puis sous le toit pour les projecteurs du haut ou sur le plateau pour ceux de l'avant :
Un petit circuit semblable à celui du Te 2/2, sur la photo les résistances ont une valeur de 2.2k, je les ai remplacées ensuite par des 10k pour réduire l'intensité lumineuse.
Avant remontage j'ai collé un morceau d'imitation platelage sur le plateau pour cacher les fils et obtenir un résultat acceptable...
