présentation de mon réseau BERNINA
Bonjour à toutes et à tous
En 2011 j’ai commencé la fabrication d’un réseau ferré en essayant de reproduire en partie la ligne de la BERNINA.
J’ai choisi comme thème le tronçon CAVAGLIA – BERNINA OSPIZIO
Et voilà les éléments de cette ligne dont je me suis inspiré
La gare de CAVAGLIA
La gare de STABLINI que j’ai intégré dans le virage du même nom
La gare d’ALP GRUM
La gare de BERNINA OSPIZIO
L’ancien viaduc de CAVAGLIASCO… je voulais reproduire celui de VAL PILA mais je n’avais pas assez de place
La montée des PALU
Le virage panoramique avant l’entrée en gare d’ALP GRUM
La galeria GRUM
… et ça n’est déjà pas si mal
Le problème était de savoir comment faire entrer tout ça dans une pièce de 5m45 x 3m… autant dire que la place des visiteurs à été réduite à son stricte minimum
Le principe du réseau :
Les gares se suivent comme dans la réalité (c’est mieux) seul entorse à cette logique le viaduc est après la gare de CAVAGLIA alors que dans la réalité il est avant
Dans la réalité il y a près de 600 mètres de dénivelé entre cavaglia et bernina ospizio… n’ayant pas 7mètres de hauteur sous plafond je me suis donc limité à un dénivelé d’un peu moins d’un mètre… le niveau bas (cavaglia) étant à 90cm du sol le haut (bernina ospizio) à 1m80. je suis grand et j’ai la gare haute juste au niveau des yeux. Plus haut n’aurait eu aucun intérêt.
La gare de cavaglia démarre dans la partie gauche de la pièce puis passe sur le viaduc au fond de la pièce et s’engouffre sous la montagne partie droite de la pièce (gare souterraine) pour ressortir tout au devant droite dans le virage de STABLINI. Les trains repartent ensuite dans la montagne pour attaquer la montée des PALU qui se situe sur cette fameuse montagne de droite (la taille de cette montagne représente grosso modo 4,50 mètres x 1m avec un dénivelé en décors de 1,4 mètre, ensuite c’est le virage panoramique et la gare d’ALP GRUM.
Dans la suite logique il y a la galéria GRUM qui emmène à nouveau les train vers le fond de la pièce puis la gare de Bernina ospizio à ce moment le réseau devient un réseau à 2 niveaux (cavaglia et viaduc niveau bas) et (Bernina ospizio niveau haut)
voilà le plan du réseau :
Pour l’instant (11/2012) la menuiserie est terminée, le câblage électrique également, la gestion informatique du réseau fonctionne (à quelques détails près)… à ce sujet j’utilise Train Controller pour ceux qui connaissent. J’ai commencé la fabrication des montagnes et d’une partie des rochers… L’hivers approchant et la pièce n’étant pas chauffée il y a peu de chance que les travaux de montagnes continuent…. Peut être un peu de décors de-ci de-là puisque tous les modules sont démontables et que je me suis installé un petit atelier démontable à la cave
Vous trouverez ci dessous quelques photos tout d’abord de la menuiserie puis de l’état actuel du réseau
Vous retrouverez tous les infos sur le blog du réseau à l’adresse suivante (beaucoup de photos et d’infos) désolé mais je n'arrive pas à mettre le lien de mon blog avant 7 jours... je le mettrai donc plus tard
Je vous invite à y aller de temps à autre pour suivre l’évolution des travaux en effet un BLOG est plus facile a mettre à jour que plusieurs forum que je fais vivre pour l’instant
Je suis bien sûr à votre disposition pour toutes infos et/ou commentaires
Bien cordialement
Thierry

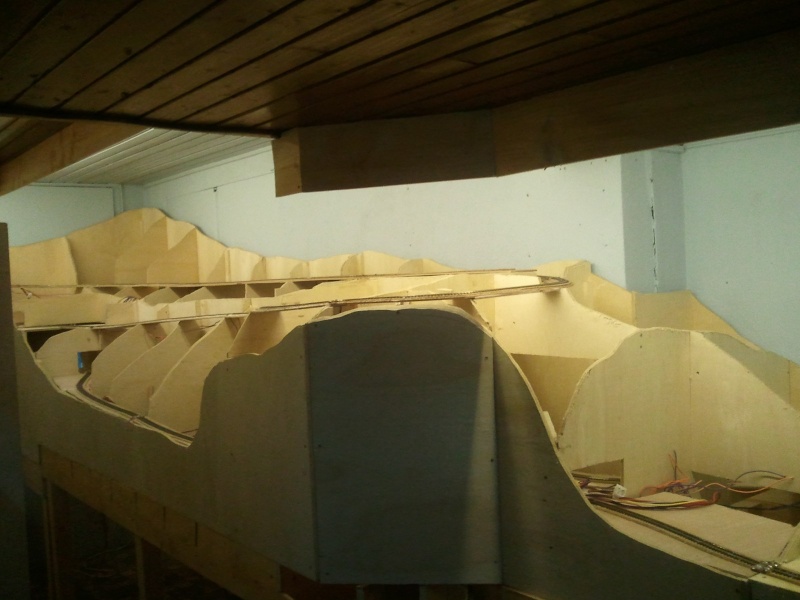

La menuiserie :
La montée des palu avec en bas à droite le virage de stablini
La monté des PALU
le virage panoramique
le virage de stablini
la rampe helicoidale
la gare de bernina ospizio niveau haut
la gare de cavaglia niveau bas
GROSSO MODO l'état actuel du réseau (en novembre 2012)
CAVAGLIA :
Le viaduc
le virage de stablini est toujours à l'état de menuiserie
la montée des PALU
le virage panoramique est toujours à l'état de menuiserie
la gare l'ALP GRUM
la gare de bernina ospizio
une vue d'ensemble
En 2011 j’ai commencé la fabrication d’un réseau ferré en essayant de reproduire en partie la ligne de la BERNINA.
J’ai choisi comme thème le tronçon CAVAGLIA – BERNINA OSPIZIO
Et voilà les éléments de cette ligne dont je me suis inspiré
La gare de CAVAGLIA
La gare de STABLINI que j’ai intégré dans le virage du même nom
La gare d’ALP GRUM
La gare de BERNINA OSPIZIO
L’ancien viaduc de CAVAGLIASCO… je voulais reproduire celui de VAL PILA mais je n’avais pas assez de place
La montée des PALU
Le virage panoramique avant l’entrée en gare d’ALP GRUM
La galeria GRUM
… et ça n’est déjà pas si mal
Le problème était de savoir comment faire entrer tout ça dans une pièce de 5m45 x 3m… autant dire que la place des visiteurs à été réduite à son stricte minimum
Le principe du réseau :
Les gares se suivent comme dans la réalité (c’est mieux) seul entorse à cette logique le viaduc est après la gare de CAVAGLIA alors que dans la réalité il est avant
Dans la réalité il y a près de 600 mètres de dénivelé entre cavaglia et bernina ospizio… n’ayant pas 7mètres de hauteur sous plafond je me suis donc limité à un dénivelé d’un peu moins d’un mètre… le niveau bas (cavaglia) étant à 90cm du sol le haut (bernina ospizio) à 1m80. je suis grand et j’ai la gare haute juste au niveau des yeux. Plus haut n’aurait eu aucun intérêt.
La gare de cavaglia démarre dans la partie gauche de la pièce puis passe sur le viaduc au fond de la pièce et s’engouffre sous la montagne partie droite de la pièce (gare souterraine) pour ressortir tout au devant droite dans le virage de STABLINI. Les trains repartent ensuite dans la montagne pour attaquer la montée des PALU qui se situe sur cette fameuse montagne de droite (la taille de cette montagne représente grosso modo 4,50 mètres x 1m avec un dénivelé en décors de 1,4 mètre, ensuite c’est le virage panoramique et la gare d’ALP GRUM.
Dans la suite logique il y a la galéria GRUM qui emmène à nouveau les train vers le fond de la pièce puis la gare de Bernina ospizio à ce moment le réseau devient un réseau à 2 niveaux (cavaglia et viaduc niveau bas) et (Bernina ospizio niveau haut)
voilà le plan du réseau :
Pour l’instant (11/2012) la menuiserie est terminée, le câblage électrique également, la gestion informatique du réseau fonctionne (à quelques détails près)… à ce sujet j’utilise Train Controller pour ceux qui connaissent. J’ai commencé la fabrication des montagnes et d’une partie des rochers… L’hivers approchant et la pièce n’étant pas chauffée il y a peu de chance que les travaux de montagnes continuent…. Peut être un peu de décors de-ci de-là puisque tous les modules sont démontables et que je me suis installé un petit atelier démontable à la cave
Vous trouverez ci dessous quelques photos tout d’abord de la menuiserie puis de l’état actuel du réseau
Vous retrouverez tous les infos sur le blog du réseau à l’adresse suivante (beaucoup de photos et d’infos) désolé mais je n'arrive pas à mettre le lien de mon blog avant 7 jours... je le mettrai donc plus tard
Je vous invite à y aller de temps à autre pour suivre l’évolution des travaux en effet un BLOG est plus facile a mettre à jour que plusieurs forum que je fais vivre pour l’instant
Je suis bien sûr à votre disposition pour toutes infos et/ou commentaires
Bien cordialement
Thierry
La menuiserie :
La montée des palu avec en bas à droite le virage de stablini
La monté des PALU
le virage panoramique
le virage de stablini
la rampe helicoidale
la gare de bernina ospizio niveau haut
la gare de cavaglia niveau bas
GROSSO MODO l'état actuel du réseau (en novembre 2012)
CAVAGLIA :
Le viaduc
le virage de stablini est toujours à l'état de menuiserie
la montée des PALU
le virage panoramique est toujours à l'état de menuiserie
la gare l'ALP GRUM
la gare de bernina ospizio
une vue d'ensemble
haagth- Age : 61
Localisation : rountzenheim
Re: présentation de mon réseau BERNINA
Bel ouvrage !haagth a écrit:Bonjour à toutes et à tous
...
voilà le plan du réseau :
...
Bien cordialement
Thierry
Bravo aussi pour le blog ! Très intéressant, pas encore tout regardé mais là aussi il y a passablement d'heures qui ont dû y être consacrées.
Merci pour toutes ces photos et meilleurs voeux pour la suite ... et pour ce jour anniversaire, cher collègue du 3 novembre
_________________
Cordialement,
amateurrhb
amateurrhb- Age : 75
Localisation : Riviera vaudoise
Re: présentation de mon réseau BERNINA
amateurrhb a écrit:Bel ouvrage !haagth a écrit:Bonjour à toutes et à tous
...
voilà le plan du réseau :
...
Bien cordialement
Thierry
Bravo aussi pour le blog ! Très intéressant, pas encore tout regardé mais là aussi il y a passablement d'heures qui ont dû y être consacrées.
Merci pour toutes ces photos et meilleurs voeux pour la suite ... et pour ce jour anniversaire, cher collègue du 3 novembre
meilleurs voeux également à toi... et pour la même raison
bien cordialement
Thierry
haagth- Age : 61
Localisation : rountzenheim
Re: présentation de mon réseau BERNINA
Bonjour,
Du nouveau sur ton réseau depuis la présentation ?
Du nouveau sur ton réseau depuis la présentation ?
_________________
Cordialement,
Admin CHmetrique
CHmetrique- Admin
- Age : 23
Localisation : Suisse
Re: présentation de mon réseau BERNINA
en fait oui il y a une peu de neuf....
toutes les info sont sur ma page internet ici : http://bernina.overblog.com/
je vous invite a vous y rendre de temps en temps
Disons que j'ai du mal a faire vivre mon blog plus 1 ou 2 autres forum... je préfère me consacrer à mon train électrique
bien cordialement
Thierry
toutes les info sont sur ma page internet ici : http://bernina.overblog.com/
je vous invite a vous y rendre de temps en temps
Disons que j'ai du mal a faire vivre mon blog plus 1 ou 2 autres forum... je préfère me consacrer à mon train électrique
bien cordialement
Thierry
haagth- Age : 61
Localisation : rountzenheim
Re: présentation de mon réseau BERNINA
Très saine philosophie pour un somptueux projet !haagth a écrit:(...) je préfère me consacrer à mon train électrique ...
Adresses du blog notée !
Re: présentation de mon réseau BERNINA
Bonjour !
En effet, votre réseau doit être grandiose !
Moi aussi je note l'adresse du blog, certains tutos sont excellents
Bonne idée et bonne continuation !
En effet, votre réseau doit être grandiose !
Moi aussi je note l'adresse du blog, certains tutos sont excellents
Bonne idée et bonne continuation !
_________________
Clément, aux initiales des Chemins de fer de Provence
"Se c'è passione, perche non sognare ?" (Pietro Barilla)
Forums LR presse, PME et CH métrique
Victor le chat- Age : 26
Localisation : Paris et Nice (France)
photos
Belles photos et choix des angles de vues fort intéressant !
Bonne continuation.
Jean-Pierre
Bonne continuation.
Jean-Pierre
jpfurka- Age : 79
Localisation : Mayenne 53
Re: présentation de mon réseau BERNINA
Belles avancées et jolies photos !
J'aime particulièrement celle-ci :
J'aime particulièrement celle-ci :
_________________
Cordialement,
Admin CHmetrique
CHmetrique- Admin
- Age : 23
Localisation : Suisse
Re: présentation de mon réseau BERNINA
. . . cela valait la peine d'attendre en tous les cas ! Bravo, c'est superbe !haagth a écrit:bonjour
ça fait un moment que je n'ai pas mis de photo sur votre forum... . . . Le réseau a un peu progressé
Thierry
Question : comment se font les accès en zones cachées en cas de problème . . . entièrement par en-dessous ? ou y a-t-il des trappes invisibles sur les photos ?
_________________
Cordialement,
amateurrhb
amateurrhb- Age : 75
Localisation : Riviera vaudoise
Re: présentation de mon réseau BERNINA
les galeries aux entrée de tunnel sont entièrement faite en carton... les pièces sont découpées et gravées avec mon laser (y compris les grilles au dessus)
cdlmt
Thierry
cdlmt
Thierry
haagth- Age : 61
Localisation : rountzenheim
Re: présentation de mon réseau BERNINA
amateurrhb a écrit:
Question : comment se font les accès en zones cachées en cas de problème . . . entièrement par en-dessous ? ou y a-t-il des trappes invisibles sur les photos ?
Bonjour
les accès se font par le bas, tous les passages dans les tunnels sont accessibles par le bas... un peu comme une maison de castor :-)
ceci étant c'est très rare de devoir intervenir
cdlmt
Thierry
haagth- Age : 61
Localisation : rountzenheim
Re: présentation de mon réseau BERNINA
Magnifiques vues de ce superbe réseau.
Rail1435- Age : 69
Localisation : 1294 Genthod
Re: présentation de mon réseau BERNINA
Bonjour et merci pour vos compliments
comme vous êtes sympa et visiblement interressé voici en avant première quelques photo de ma réalisation de cet après midi
je précise qu'ils sont fonctionnels et entièrement fait maison.... seul les leds viennent du commerce
pour ceux que ça intéresse je fabrique ça avec mon laser
cdlmt
Thierry
comme vous êtes sympa et visiblement interressé voici en avant première quelques photo de ma réalisation de cet après midi
je précise qu'ils sont fonctionnels et entièrement fait maison.... seul les leds viennent du commerce
pour ceux que ça intéresse je fabrique ça avec mon laser
cdlmt
Thierry
haagth- Age : 61
Localisation : rountzenheim
Re: présentation de mon réseau BERNINA
je sens qu'il va y avoir du travail pour toi... Ils sont bien chouette ces signaux...
_________________
Bonjour, merci, au revoir
Gruss an alle, vielen dank und aufwiederseen
Ciao grazie arrivederci
Bun di, grazia, a revair
_____________________________________
RhB 'iste jusqu'en 2010 après c'est du tramway !! B.O.B'iste jusqu'en 2018 après c'est du tramway !! IIm Micro réseau imaginaire métrique sur voie 1 Märklin piloté Selectrix que personne ne connait et qui pourtant est très bien (utilisé au musée de Bergün pour leur réseau H0m) Micro réseau en 0 Sncf Piloté manuellement je pousse mes locos à la main je fais mes aiguilles à la main pas besoin d'électricité pour jouer (c'est pour le climat !!). Impressionne en 3d SLA et FDM c'est moins cher que les marques !! Failli mourir en 2021, mais ressuscité d'entres les mort en 2022 !! C'est pas passé loin !! Vive la Vie !!
lulu67- Age : 50
Localisation : Bas Rhin
Re: présentation de mon réseau BERNINA
salut joeffroy
en tout cas ils me reviennent bien moins cher que des microscale bon ça reste du carton mais quand même moi ils me plaisent
en plus chez microscale ils sont assez sympa il y a les plans des feux disponibles en pdf...
cdlmt
Thierry
en tout cas ils me reviennent bien moins cher que des microscale bon ça reste du carton mais quand même moi ils me plaisent
en plus chez microscale ils sont assez sympa il y a les plans des feux disponibles en pdf...
cdlmt
Thierry
haagth- Age : 61
Localisation : rountzenheim
Re: présentation de mon réseau BERNINA
Quelle réalisation....ma gni fique !!!!
A+Dalay
A+Dalay
Dalay- Age : 78
Localisation : 33110 LE BOUSCAT France
Re: présentation de mon réseau BERNINA
Effectivement ! BRAVO !Dalay a écrit:Quelle réalisation....ma gni fique !!!!
A+Dalay
_________________
Cordialement,
amateurrhb
amateurrhb- Age : 75
Localisation : Riviera vaudoise
Re: présentation de mon réseau BERNINA
Je ne sais pas si quelqu'un connaissais Thierry, mais j'ai appris hier son décès brutal il y a un an.. Cela a été un peu un choc pour moi .. J'avais vu son réseau, et il m'avait laserisé deux ou trois choses !! c'était un gars bien et très gentil.. Bref comme quoi la vie c'est des fois très fragile.. Bref je fais mes condoléances à la famille un peu tardivement..
