Bonjour,
Suite à l'acquisition d'une nouvelle centrale digitale, un Set100 de chez Lenz, en remplacement de mes Lokmaus2, j'ai complètement refait le "coffret d'alimentation central" de mes modules.
Comme la version précédente, cette alimentation centralisée est portative et permet d'alimenter le bus DCC, DC et XpressNet nécessaire à l'alimentation des modules. La construction est faite en MDF

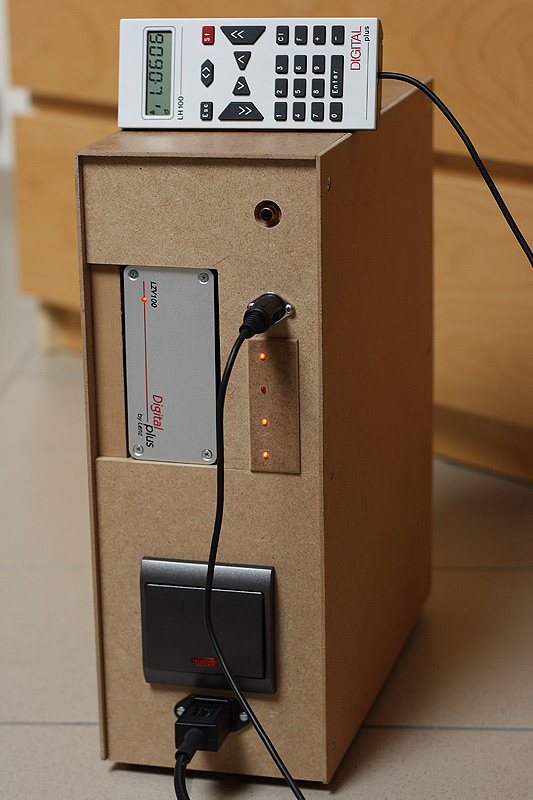

Vue de la face avant reprenant la centrale LZV100, un connecteur 12vDC, une prise DIN 5 pôles pour le bus XpressNet, les Leds de contrôle, l'interrupteur central et la prise 220V en entrée.
La face arrière, reprenant, à gauche, les prises RCA d'alimentation du bus DCC (rouge), bus DC (noir), une sortie pour la voie de programmation (blanc) et une autre pour du 16vAC (jaune), ça peut toujours servir. En partie droite, les prises DIN 5 pôles pour le bus XpressNet des modules. En bas, au centre, la sortie 220V afin d'alimenter un autre module d'alimentation éventuel.
Une vue de l'intérieur, avec les transfos, la centrale LZV100, la plaquette de régulation (DC et 12vDC). Le câblage est encore à fignoler ...
La commande LH100 reliée au bus XpressNet.
Voilà, Yapluka faire circuler les trains ...
Suite à l'acquisition d'une nouvelle centrale digitale, un Set100 de chez Lenz, en remplacement de mes Lokmaus2, j'ai complètement refait le "coffret d'alimentation central" de mes modules.
Comme la version précédente, cette alimentation centralisée est portative et permet d'alimenter le bus DCC, DC et XpressNet nécessaire à l'alimentation des modules. La construction est faite en MDF
Vue de la face avant reprenant la centrale LZV100, un connecteur 12vDC, une prise DIN 5 pôles pour le bus XpressNet, les Leds de contrôle, l'interrupteur central et la prise 220V en entrée.
La face arrière, reprenant, à gauche, les prises RCA d'alimentation du bus DCC (rouge), bus DC (noir), une sortie pour la voie de programmation (blanc) et une autre pour du 16vAC (jaune), ça peut toujours servir. En partie droite, les prises DIN 5 pôles pour le bus XpressNet des modules. En bas, au centre, la sortie 220V afin d'alimenter un autre module d'alimentation éventuel.
Une vue de l'intérieur, avec les transfos, la centrale LZV100, la plaquette de régulation (DC et 12vDC). Le câblage est encore à fignoler ...
La commande LH100 reliée au bus XpressNet.
Voilà, Yapluka faire circuler les trains ...
CHmetrique- Admin
- Age : 23
Localisation : Suisse
Re: Alimentation du réseau
C'est déjà du joli travail, je ne vois pas grand chose à fignolerCHmetrique a écrit:... Le câblage est encore à fignoler ...
Je pense que "ça va rouler !"
Grischun- Age : 76
Localisation : Lac Léman
Re: Alimentation du réseau
Magnifique , joli travail soigné !CHmetrique a écrit:Bonjour,
Suite à l'acquisition d'une nouvelle centrale digitale, ...
1) Pour la télé-commande, elle est branchée de manière fixe ou tu as plusieurs endroits sur ta maquette où la connecter ?
2) Cette nouvelle centrale t'offre de nouvelles fonctions ou seulement davantage de puissance ?
amateurrhb- Age : 75
Localisation : Riviera vaudoise
Re: Alimentation du réseau
Bonjour,
Et oui, cette nouvelle centrale m'offre, par rapport à mon ancien système digital (Roco, Lokmaus2), bon nombre de nouvelles fonctions et également plus de puissance (jusqu'à 5A). A titre d'exemple : programmation "on the main", programmation complète et totale de tout les CV sans limitation, accès aux fonctions F0 à F28 (F0 à F4 auparavant), répétition sur l'écran de contrôle des fonctions activées, ...
Concernant le choix de la marque (LENZ), il y avait plusieurs avantages :
- Fiabilité, je n'ai pas vraiment trouvé de commentaires négatifs.
- Nécessité d'une commande portable plug and play, ce qui exclu d'office ESU et Uhlenbrock.
- Simplicité de mise en place sans devoir modifier l'existant. Je n'ai rien du refaire sur les modules au niveau connectique.
Un petit point moins positif, mais qui s'atténue avec l'habitude : L'ergonomie des commande LH100 et LH90 (reçue hier) n'est pas des plus intuitive au premier abord, les menus sont assez complexes, mais avec un peu d'habitude ce n'est plus vraiment un "problème".
J'ai également regardé les systèmes Zimo, Digitrax et Rautenhausen. Pour ce dernier, tout est en Allemand, même pas d'Anglais. Digitrax m'intéressait fortement, mais de diffusion très confidentielle en Europe. Zimo avait ma préférence mais je trouve le prix un peu élevé au regard de mes besoins assez limités.
Au final, LENZ m'a semblé être le meilleur choix et le plus adapté à mes critères de sélections.
Si, si il y a 2 câbles qui se balladent juste aux dessus des 2 transfos, mais je dois encore connecter la LED de contrôle du bus DCC avant de terminer. Et aussi mettre une fusible en sortie du transfo alimentant le bus DC.Grischun a écrit:C'est déjà du joli travail, je ne vois pas grand chose à fignoler
La commande peut être débranchée et rebranchée à volonté durant l'exploitation, il y a des connecteurs prévus sur les modules.amateurrhb a écrit:
1) Pour la télé-commande, elle est branchée de manière fixe ou tu as plusieurs endroits sur ta maquette où la connecter ?
2) Cette nouvelle centrale t'offre de nouvelles fonctions ou seulement davantage de puissance ?
Et oui, cette nouvelle centrale m'offre, par rapport à mon ancien système digital (Roco, Lokmaus2), bon nombre de nouvelles fonctions et également plus de puissance (jusqu'à 5A). A titre d'exemple : programmation "on the main", programmation complète et totale de tout les CV sans limitation, accès aux fonctions F0 à F28 (F0 à F4 auparavant), répétition sur l'écran de contrôle des fonctions activées, ...
Concernant le choix de la marque (LENZ), il y avait plusieurs avantages :
- Fiabilité, je n'ai pas vraiment trouvé de commentaires négatifs.
- Nécessité d'une commande portable plug and play, ce qui exclu d'office ESU et Uhlenbrock.
- Simplicité de mise en place sans devoir modifier l'existant. Je n'ai rien du refaire sur les modules au niveau connectique.
Un petit point moins positif, mais qui s'atténue avec l'habitude : L'ergonomie des commande LH100 et LH90 (reçue hier) n'est pas des plus intuitive au premier abord, les menus sont assez complexes, mais avec un peu d'habitude ce n'est plus vraiment un "problème".
J'ai également regardé les systèmes Zimo, Digitrax et Rautenhausen. Pour ce dernier, tout est en Allemand, même pas d'Anglais. Digitrax m'intéressait fortement, mais de diffusion très confidentielle en Europe. Zimo avait ma préférence mais je trouve le prix un peu élevé au regard de mes besoins assez limités.
Au final, LENZ m'a semblé être le meilleur choix et le plus adapté à mes critères de sélections.
CHmetrique- Admin
- Age : 23
Localisation : Suisse
Re: Alimentation du réseau
Te voilà donc prêt à utiliser / savourer les derniers modèles de décodeurs sonores bourrés de fonctions multiples ! À quand l'inauguration officielle ? Y aura-t-il des personalités importantes ? Un reportage à la RTBF ?CHmetrique a écrit:...Et oui, cette nouvelle centrale m'offre, ... accès aux fonctions F0 à F28 (F0 à F4 auparavant), répétition sur l'écran de contrôle des fonctions activées, ...
amateurrhb- Age : 75
Localisation : Riviera vaudoise
Re: Alimentation du réseau
Euh ... Il faudrait d'abord que je dispose d'un modèle sonorisé ! Niveau inauguration, cela ira de paire avec celle du réseau, il faudra d'ailleurs que je mette à jour le fil qui y est consacré.
Point de reportage en vue, désolé de te décevoir ...
Point de reportage en vue, désolé de te décevoir ...
CHmetrique- Admin
- Age : 23
Localisation : Suisse
Re: Alimentation du réseau
Objectivement c'est actuellement la meilleure centrale sur le marché. Prix, fonctionnalités, fiabilité surtout. La possibilité de la raccorder à un routeur wifi et de prendre le contrôle des trains par un smartphone est également intéressante pour les grands réseaux.
Je viens d'en faire l'essai au jardin du fait des difficultés de synchronisation du système Massoth avec RailRoad Train Controller plus diverses fantaisies, ça marche, on peut même raccorder dessus l'antenne bi-directionnelle Massoth et utiliser les Navigateurs sans fils.
Un seul bémol, sa puissance. Contrairement à ce qui est affiché sur l'emballage, elle ne délivre que 4,2 A en 16 V (cf notice, et vérifié), soit encore moins quand on remonte la tension de sortie à 22 V. Avec deux trains éclairés plus la signalisation (4 a mesurés), sur mon réseau, elle se met à genoux en termes de tension et disjoncte très rapidement.
Je ne lui en veux pas, ça m'a juste permis de valider des bugs chez Massoth. À ce sujet, la centrale LENZ est DCC conforme, quand les autres sont souvent "compatibles"... et encore !
Je viens d'en faire l'essai au jardin du fait des difficultés de synchronisation du système Massoth avec RailRoad Train Controller plus diverses fantaisies, ça marche, on peut même raccorder dessus l'antenne bi-directionnelle Massoth et utiliser les Navigateurs sans fils.
Un seul bémol, sa puissance. Contrairement à ce qui est affiché sur l'emballage, elle ne délivre que 4,2 A en 16 V (cf notice, et vérifié), soit encore moins quand on remonte la tension de sortie à 22 V. Avec deux trains éclairés plus la signalisation (4 a mesurés), sur mon réseau, elle se met à genoux en termes de tension et disjoncte très rapidement.
Je ne lui en veux pas, ça m'a juste permis de valider des bugs chez Massoth. À ce sujet, la centrale LENZ est DCC conforme, quand les autres sont souvent "compatibles"... et encore !
Re: Alimentation du réseau
Bonjour Christophe,
En effet, intéressante cette possibilité, même si je préfère un "throttle" qu'un smartphone à l'écran tactile pour la commande du réseau.
Pour résoudre ce soucis de puissance, pourquoi ne pas diviser l'alimentation du réseau et utiliser un(des) booster(s) ? Et à ce sujet, c'est un peu étonnant que Lenz ne commercialise pas une centrale de puissance supérieure au vu de leur gamme en 0 qui s'étend de plus en plus.
En effet, intéressante cette possibilité, même si je préfère un "throttle" qu'un smartphone à l'écran tactile pour la commande du réseau.
Pour résoudre ce soucis de puissance, pourquoi ne pas diviser l'alimentation du réseau et utiliser un(des) booster(s) ? Et à ce sujet, c'est un peu étonnant que Lenz ne commercialise pas une centrale de puissance supérieure au vu de leur gamme en 0 qui s'étend de plus en plus.
CHmetrique- Admin
- Age : 23
Localisation : Suisse
Re: Alimentation du réseau
CHmetrique a écrit:Bonjour Christophe,
En effet, intéressante cette possibilité, même si je préfère un "throttle" qu'un smartphone à l'écran tactile pour la commande du réseau.
Pour résoudre ce soucis de puissance, pourquoi ne pas diviser l'alimentation du réseau et utiliser un(des) booster(s) ? Et à ce sujet, c'est un peu étonnant que Lenz ne commercialise pas une centrale de puissance supérieure au vu de leur gamme en 0 qui s'étend de plus en plus.
Pour cela il y a le set 200 prévu pour les grandes échelles, elle délivre 24 V, quant à la puissance je dois consulter le site, ce que vous pouvez faire vous même
Re: Alimentation du réseau
Bonjour Michel,
Désolé, mais je n'ai pas trouvé de Set200 sur le site de Lenz ... Il y a bien le "Set90 Lenz 0 Edition", mais rien d'autre ...
Désolé, mais je n'ai pas trouvé de Set200 sur le site de Lenz ... Il y a bien le "Set90 Lenz 0 Edition", mais rien d'autre ...
CHmetrique- Admin
- Age : 23
Localisation : Suisse
Re: Alimentation du réseau
CHmetrique a écrit:Bonjour Michel,
Désolé, mais je n'ai pas trouvé de Set200 sur le site de Lenz ... Il y a bien le "Set90 Lenz 0 Edition", mais rien d'autre ...
J'ai trouvé ceci : http://www.digital-plus.de/digitalplus-verstaerker-lv102.php,le LV 200.
Tension de 11 à 22 V, 5 A de puissance
Re: Alimentation du réseau
Le lien que tu mentionnes est relatif à l'ampli LZV102, caractéristiques en puissance et voltage identiques à la centrale LZV100.
La centrale LZV200 n'est quant à elle pas encore disponible, identique à la LZV100 en puissance et voltage, par contre, à l'intérieur, il s'agira du software 4.0 permettant de nouvelles fonctionnalités, dont la liste est disponible en Allemand et Anglais sur le site de Lenz.
Voici le lien en Anglais >>> ICI >>>
La centrale LZV200 n'est quant à elle pas encore disponible, identique à la LZV100 en puissance et voltage, par contre, à l'intérieur, il s'agira du software 4.0 permettant de nouvelles fonctionnalités, dont la liste est disponible en Allemand et Anglais sur le site de Lenz.
Voici le lien en Anglais >>> ICI >>>
CHmetrique- Admin
- Age : 23
Localisation : Suisse
Re: Alimentation du réseau
Dans tous les cas, et même avec 24 V, il faudra désormais utiliser des modules supplémentaires d'amplification. Même Massoth depuis cette année a fini par se ranger aux exigences de la réglementation européenne en matière de puissance délivrée par un appareil destiné au jeu. Soit environ 65 VA. Donc si on monte en tension à 24 V DCC on a plus que 2,7 A environ... soit pour moi un réseau avec 3 ou 4 sources d'alimentation...
Je garde ma "mémère" Dimax 1200Z 24 V 12 A d'avant !
Je garde ma "mémère" Dimax 1200Z 24 V 12 A d'avant !
Re: Alimentation du réseau
Bonjour,
Afin de compléter mon installation digitale LENZ, j'ai fait l'acquisition d'une commande LH90. Assez différente dans sa conception et en performance par rapport à la LH100, je la trouve néanmoins bien pratique comme seconde commande, surtout pour les manœuvres grâce au bouton rotatif et à l'inverseur.
On aime ou on aime pas, en ce qui me concerne, j'apprécie !
Afin de compléter mon installation digitale LENZ, j'ai fait l'acquisition d'une commande LH90. Assez différente dans sa conception et en performance par rapport à la LH100, je la trouve néanmoins bien pratique comme seconde commande, surtout pour les manœuvres grâce au bouton rotatif et à l'inverseur.
On aime ou on aime pas, en ce qui me concerne, j'apprécie !
CHmetrique- Admin
- Age : 23
Localisation : Suisse
Alimention du réseau V2
Bonjour,
Après un an de bons et loyaux services, l'alimentation présentée au début de ce fil a été totalement revue. Pour cause, le besoin d'une alimentation DC plus puissante afin d'alimenter les fils à mémoire du terminus (15 actionneurs, +/- 225 mA chacun).
Prévue initialement pour être connectée à un second boitier, il m'a semblé plus judicieux au final de prévoir un seul et unique boitier reprenant l'ensemble des composants suivants :
- Centrale LENZ LZV100
- Module LENZ LiUSB Ethernet (23151)
- Routeur WiFi
- 2 transformateurs LENZ TR150
- Alimentation PC de récupération délivrant 15A max en 12V= (pour alimenter les actionneurs d'aiguillage à base de "Fil à mémoire")
- module de redressement et filtrage (AC > DC)
Voici le résultat. On commence par la face avant, reprenant un adaptateur XpressNet, la centrale, connecteurs DCC & 12vDC, BP pour mise sous tension du routeur WiFi, prise USB pour la connexion du LiUSB Ethernet à un PC, Connecteur 220V, interrupteur général.
La face arrière, reprenant les connecteurs DCC, DC, DC12V & 5V, voie de programmation, un adaptateur XpressNet, et en bas à gauche le ventilateur de refroidissement de la résistance de puissance (*), à droite l'alim PC.
Vue de coté, avec la face amovible où se situent les "grilles d'aération"
L'intérieur de l'alimentation, c'est un peu plus brouillon mais il y a 2 fois plus de fils que le version précédente, et il a fallu laisser un peu de "mou" à cause des faces AV & AR amovibles ... A noter 6 fils "provisoires" non encore connecté. Ils sont destinés au panneau de contrôle qui sera réalisé ultérieurement.
(*) Pour fonctionner correctement, une alim PC, du moins le modèle ATX, a besoin d'un charge minimum sur la sortie 5V. Afin de remédier à ce problème, on insère une résistance de puissance (4,7 Ohms, 10W minimum), ce qui permet de tirer pleinement partie de la sortie 12V. Pour plus d'info, voir >>> ICI
ATTENTION, la puissance a dissiper est importante et nécessite un système de refroidissement suffisamment proportionné !! Dans mon cas, j'ai réutilisé un dissipateur thermique équipé d'un ventilateur, dont la tension varie en fonction de la t° du boitier (montage à base du LM317 + thermistance), ce qui permet de stabiliser une t° mesurée de 24° après 3 heures de fonctionnement.
Après un an de bons et loyaux services, l'alimentation présentée au début de ce fil a été totalement revue. Pour cause, le besoin d'une alimentation DC plus puissante afin d'alimenter les fils à mémoire du terminus (15 actionneurs, +/- 225 mA chacun).
Prévue initialement pour être connectée à un second boitier, il m'a semblé plus judicieux au final de prévoir un seul et unique boitier reprenant l'ensemble des composants suivants :
- Centrale LENZ LZV100
- Module LENZ LiUSB Ethernet (23151)
- Routeur WiFi
- 2 transformateurs LENZ TR150
- Alimentation PC de récupération délivrant 15A max en 12V= (pour alimenter les actionneurs d'aiguillage à base de "Fil à mémoire")
- module de redressement et filtrage (AC > DC)
Voici le résultat. On commence par la face avant, reprenant un adaptateur XpressNet, la centrale, connecteurs DCC & 12vDC, BP pour mise sous tension du routeur WiFi, prise USB pour la connexion du LiUSB Ethernet à un PC, Connecteur 220V, interrupteur général.
La face arrière, reprenant les connecteurs DCC, DC, DC12V & 5V, voie de programmation, un adaptateur XpressNet, et en bas à gauche le ventilateur de refroidissement de la résistance de puissance (*), à droite l'alim PC.
Vue de coté, avec la face amovible où se situent les "grilles d'aération"
L'intérieur de l'alimentation, c'est un peu plus brouillon mais il y a 2 fois plus de fils que le version précédente, et il a fallu laisser un peu de "mou" à cause des faces AV & AR amovibles ... A noter 6 fils "provisoires" non encore connecté. Ils sont destinés au panneau de contrôle qui sera réalisé ultérieurement.
(*) Pour fonctionner correctement, une alim PC, du moins le modèle ATX, a besoin d'un charge minimum sur la sortie 5V. Afin de remédier à ce problème, on insère une résistance de puissance (4,7 Ohms, 10W minimum), ce qui permet de tirer pleinement partie de la sortie 12V. Pour plus d'info, voir >>> ICI
ATTENTION, la puissance a dissiper est importante et nécessite un système de refroidissement suffisamment proportionné !! Dans mon cas, j'ai réutilisé un dissipateur thermique équipé d'un ventilateur, dont la tension varie en fonction de la t° du boitier (montage à base du LM317 + thermistance), ce qui permet de stabiliser une t° mesurée de 24° après 3 heures de fonctionnement.
CHmetrique- Admin
- Age : 23
Localisation : Suisse
Coffret Mobile DDC.
Bonjour Sébastien,
Félicitation pour ton travail.
J’arrive un peu tard, mais il est important de dire les choses.
Je profite de ma nouvelle situation de retraité pour essayer de terminer et de numériser la reproduction de la gare de Disentis. Après investigations sur les différentes possibilités, je vais travailler avec LENZ et RRTC.
Pour l’alimentation électrique, ta solution, d’un sous ensemble mobile est une très bonne idée.
Si je vois bien, tu as intégré :
1 Un socle pour l’injection du 220 v.
2 Une prise en dérivation pour du 220 v.
3 Le transformateur TR 150, un deuxième ?
4 La centrale LZV100.
5 Deux plaquettes électroniques.
6 LEDS et connecteur.
As-tu dessiné un schéma et fais la liste des composants ?
Ne serait-il pas judicieux de diffuser ces infos ?
J’avoue, je serais le premier à les utiliser pour la gare de Disentis.
JM
cjm- Age : 73
Localisation : montbéliard
Re: Alimentation du réseau
Bonjour JM,
Merci pour ton message.
Pour répondre à ta question, je n'ai pas de plan de câblage disponible ou, pour être tout à fait précis, utilisable tel quel.
Tu trouveras ci-dessous néanmoins quelques précisions :
1- Ce boitier d'alimentation
est relié au 220V via une prise informatique, visible sur la face avant. Cette prise est reliée à l’interrupteur général (Nikko encastrable) qui alimente simultanément 2 transformateurs LENZ TR150 et une alimentation PC (modifiée et adaptée). Ces 3 éléments forment la base de ce boitier d'alimentation et ont chacun une utilisation bien spécifique. Tu remarqueras en face arrière du boitier une dérivation 220V (toujours une prise informatique, reliée à l'alim PC. C'est le moyen le plus simple et sécurisé que j'ai trouvé afin de ne pas "chipoter" et prendre le moindre risque.
2- l'alim PC modifiée
(voir le lien donné dans les posts précédent pour les transformations) est utilisée pour alimenter les motorisations d'aiguillage, le routeur nécessaire à la connexion WiFi conjointement avec le module LENZ LiUSB Ethernet (23151) et, un ventilateur de refroidissement. La liaison vers le réseau se fait via des prises RCA (ou "Cinch") disposé en face arrière du boitier.
3- Le premier transfo LENZ TR150
est utilisé pour pour fournir un courant continu redressé et filtré mais non régulé, la régulation se fait directement sur le réseau en fonction de la tension désirée par exemple, 14V pour les décodeurs d'accessoires, 12V pour les relais, Leds, ...). Le redressage et filtrage se fait à l'aide de 2 circuits séparés. Chaque circuit est composés de 4 diodes 1N5408 afin de former un pont redresseur et de 2 condensateurs de 2200µF, 50V.
Pourquoi 2 circuits ? Le transfo fournit maximum 4.67 Amp, mais les ponts redresseurs sont limités à 3 Amp. la mise en place de 2 circuits me permet donc d'augmenter la puissance totale disponible. Des fusibles (rapides, 2.5 Amp) ont été placés en sorties de chaque circuit en guise de protection. La liaison au réseau se fait également via prise RCA
4- Le second transfo LENZ TR150
alimente la centrale LZV100. Sont reliés à la centrale les plaques de connexion XpressNet et le Module LENZ LiUSB Ethernet. La liaison au réseau est également réalisées à l'aide de prises RCA, que ce soit pour le signal digital que pour le bus de rétrosignalisation.
Pour conclure, ce boitier est adapté à mes besoins, qui sont sans doute différents des tiens. Le plus simple est de définir tes besoins (courant continu et/ou alternatif, ampérage maximum, ...) et de voir quels éléments te seront utiles.
J'espère que ces quelques infos t'aideront, n'hésite pas si tu as d'autres questions.
Merci pour ton message.
Pour répondre à ta question, je n'ai pas de plan de câblage disponible ou, pour être tout à fait précis, utilisable tel quel.
Tu trouveras ci-dessous néanmoins quelques précisions :
1- Ce boitier d'alimentation
est relié au 220V via une prise informatique, visible sur la face avant. Cette prise est reliée à l’interrupteur général (Nikko encastrable) qui alimente simultanément 2 transformateurs LENZ TR150 et une alimentation PC (modifiée et adaptée). Ces 3 éléments forment la base de ce boitier d'alimentation et ont chacun une utilisation bien spécifique. Tu remarqueras en face arrière du boitier une dérivation 220V (toujours une prise informatique, reliée à l'alim PC. C'est le moyen le plus simple et sécurisé que j'ai trouvé afin de ne pas "chipoter" et prendre le moindre risque.
2- l'alim PC modifiée
(voir le lien donné dans les posts précédent pour les transformations) est utilisée pour alimenter les motorisations d'aiguillage, le routeur nécessaire à la connexion WiFi conjointement avec le module LENZ LiUSB Ethernet (23151) et, un ventilateur de refroidissement. La liaison vers le réseau se fait via des prises RCA (ou "Cinch") disposé en face arrière du boitier.
3- Le premier transfo LENZ TR150
est utilisé pour pour fournir un courant continu redressé et filtré mais non régulé, la régulation se fait directement sur le réseau en fonction de la tension désirée par exemple, 14V pour les décodeurs d'accessoires, 12V pour les relais, Leds, ...). Le redressage et filtrage se fait à l'aide de 2 circuits séparés. Chaque circuit est composés de 4 diodes 1N5408 afin de former un pont redresseur et de 2 condensateurs de 2200µF, 50V.
Pourquoi 2 circuits ? Le transfo fournit maximum 4.67 Amp, mais les ponts redresseurs sont limités à 3 Amp. la mise en place de 2 circuits me permet donc d'augmenter la puissance totale disponible. Des fusibles (rapides, 2.5 Amp) ont été placés en sorties de chaque circuit en guise de protection. La liaison au réseau se fait également via prise RCA
4- Le second transfo LENZ TR150
alimente la centrale LZV100. Sont reliés à la centrale les plaques de connexion XpressNet et le Module LENZ LiUSB Ethernet. La liaison au réseau est également réalisées à l'aide de prises RCA, que ce soit pour le signal digital que pour le bus de rétrosignalisation.
Pour conclure, ce boitier est adapté à mes besoins, qui sont sans doute différents des tiens. Le plus simple est de définir tes besoins (courant continu et/ou alternatif, ampérage maximum, ...) et de voir quels éléments te seront utiles.
J'espère que ces quelques infos t'aideront, n'hésite pas si tu as d'autres questions.
CHmetrique- Admin
- Age : 23
Localisation : Suisse
