ABt 1702 - Recherche schéma

Message  CHmetrique le Mar 10 Sep - 8:21

Bonjour,

J'ai reçu hier la voiture pilote ABt 1702 (3254 102).

L'éclairage est assuré par un PCB équipé de leds et composants CMS et aucune mention n'est faite sur les branchements en digital. Evil or Very Mad

Avant de modifier le cicuit, je voudrais remettre la main sur un schéma qui, de mémoire, avait été publié dans un BEMO Post concernant la digitalisation de cette voiture pilote.

L'un de vous aurait-il cela sous la main ?

Merci d'avance !

_________________
Cordialement,
Sébastien(SG)
avatar
CHmetrique
Admin

Age : 42
Localisation : Brabant Wallon - Belgique

Revenir en haut Aller en bas

Re: ABt 1702 - Recherche schéma

Message  Grischun le Mar 10 Sep - 8:40

Bonjour Sébastien,

J'ai trouvé dans le Bemo Post 38 un schéma concernant la voiture pilote Neva Retica (platine 3254 017 371), mais aussi la VP Arosa 3254 131/143.
Si ça correspond à ta voiture, je te scanne la page.

_________________
Cordialement,
Jean-Marc
avatar
Grischun

Age : 70
Localisation : Lac Léman

Revenir en haut Aller en bas

Re: ABt 1702 - Recherche schéma

Message  CHmetrique le Mar 10 Sep - 9:05

Bonjour Jean-Marc,

Oui cela correspond (VP 3254 131/143).

Merci d'avance !! Wink

_________________
Cordialement,
Sébastien(SG)
avatar
CHmetrique
Admin

Age : 42
Localisation : Brabant Wallon - Belgique

Revenir en haut Aller en bas

Re: ABt 1702 - Recherche schéma

Message  Grischun le Mer 11 Sep - 8:28

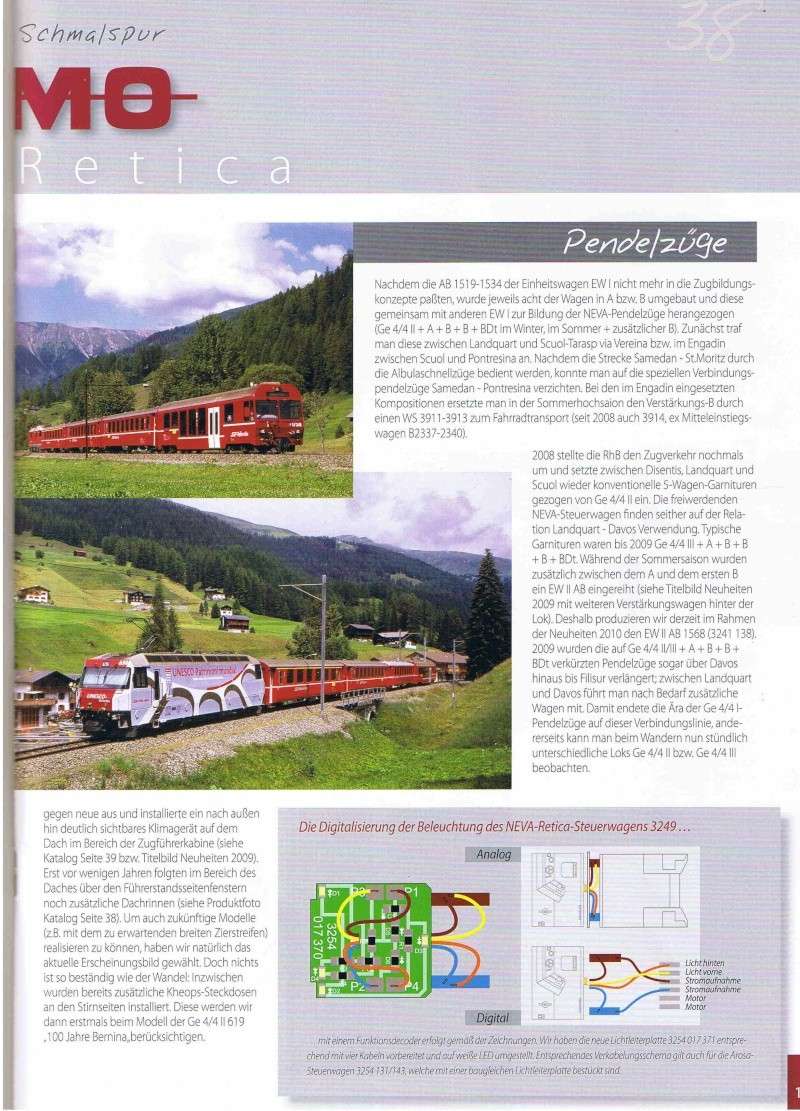

Voici la page concernée



Fais chauffer le fer à souder !

_________________
Cordialement,
Jean-Marc
avatar
Grischun

Age : 70
Localisation : Lac Léman

Revenir en haut Aller en bas

Re: ABt 1702 - Recherche schéma

Message  CHmetrique le Mer 11 Sep - 9:04

Bonjour Jean-Marc,

Un tout grand MERCI à toi !!!! Very Happy Very Happy

Je vais analyser ça de plus près, car il y a quelque chose qui m'ennuie dans ce schéma : Les 2 fils de connexion aux rails se retrouvent au décodeur (logique) et également sur la plaquette (illogique à première vue). Que l'un des 2 rails soit relié à la plaquette est logique si l'on utilise pas le fil bleu du décodeur, mais les 2 ... ?!?

_________________
Cordialement,
Sébastien(SG)
avatar
CHmetrique
Admin

Age : 42
Localisation : Brabant Wallon - Belgique

Revenir en haut Aller en bas

Re: ABt 1702 - Recherche schéma

Message  CHmetrique le Sam 14 Sep - 20:43

Bonjour,

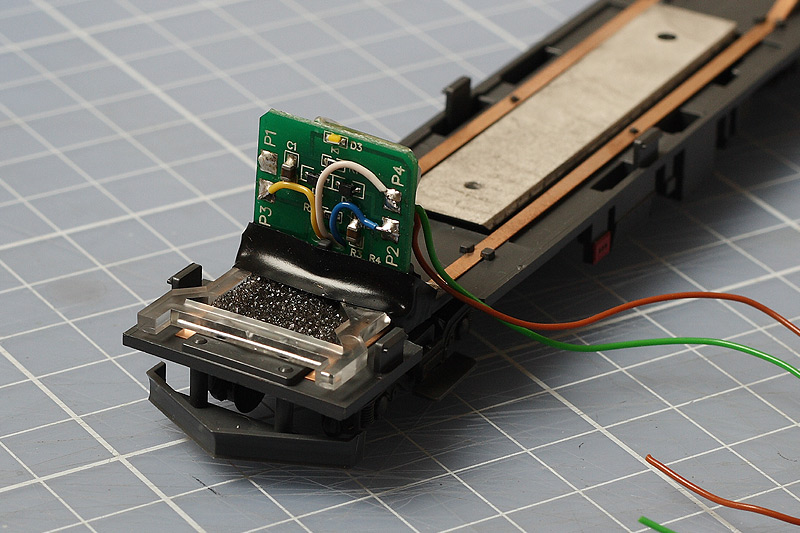

Après analyse, j'ai préféré utiliser un câblage différent que celui proposé par BEMO. Les fils rouge et noir du décodeur sont reliés aux prises de courant provenant de la voie, le fil bleu à la borne "P2" du circuit, les fils blanc et jaune respectivement aux bornes "P4" et "P3". Aucune connexion avec la borne "P1". Contrairement au schéma proposé par BEMO, il n'y a donc pas de connexion entre les fils rouge et noir et les pôles "P1" et "P2" du circuit.

Quelques photos du montage :

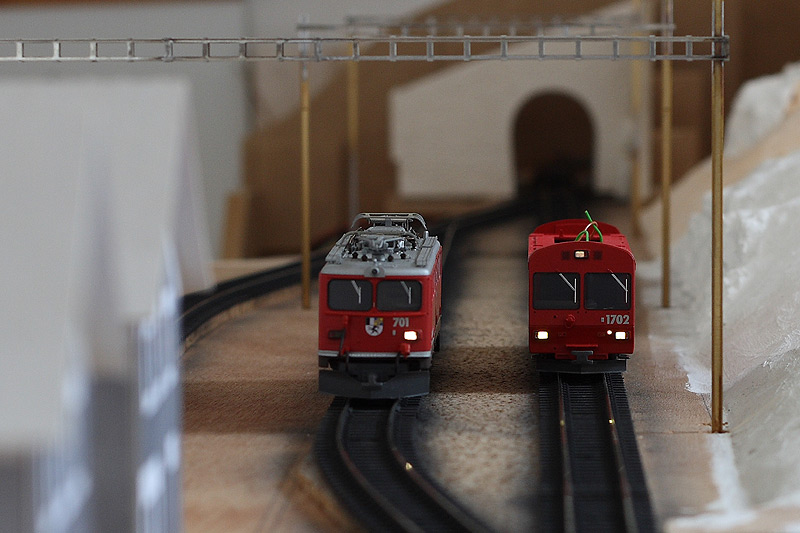

Le résultat, un peu décevant au niveau du feu supérieur, il va falloir essayer de rectifier cela.





Il faudra installer le support d'attelage court conducteur, repeindre l'intérieur et le pose de conduite

A suivre

_________________
Cordialement,
Sébastien(SG)
avatar
CHmetrique
Admin

Age : 42
Localisation : Brabant Wallon - Belgique

Revenir en haut Aller en bas

Digitalisation

Message  Eric Philippot le Sam 14 Sep - 22:12

Cela rend superbement bien ta modification en digital
Très réaliste.........
Eric
avatar
Eric Philippot

Age : 60
Localisation : Saintry

Revenir en haut Aller en bas

Re: ABt 1702 - Recherche schéma

Message  Grischun le Dim 15 Sep - 8:49

Oui très joli, mais c'est quoi ce feu rond à côté du phare rectangulaire droit ?

Au niveau schéma, ils sont parfois un peu bizarres chez Bemo, j'ai eu aussi pas mal d'interrogations en digitalisant la rame Churort Pendelzug.

_________________
Cordialement,
Jean-Marc
avatar
Grischun

Age : 70
Localisation : Lac Léman

Revenir en haut Aller en bas

Re: ABt 1702 - Recherche schéma

Message  CHmetrique le Dim 15 Sep - 9:09

Ce phare rond est en fait un des trous de fixations d'une des pièces de détaillage, il disparaitra lors de la pose des pièces. Wink


_________________
Cordialement,
Sébastien(SG)
avatar
CHmetrique
Admin

Age : 42
Localisation : Brabant Wallon - Belgique

Revenir en haut Aller en bas

Re: ABt 1702 - Recherche schéma

Message  Victor le chat le Dim 15 Sep - 20:06

Ça donne très envie d'en acheter une ! Beau travail ! Maitre Maitre

_________________
Clément, aux initiales des Chemins de fer de Provence

"Se c'è passione, perche non sognare ?" (Pietro Barilla)

Forums LR presse, PME et CH métrique
Maitre

Victor le chat

Age : 20
Localisation : Paris et Nice (France)

Revenir en haut Aller en bas

Re: ABt 1702 - Recherche schéma

Message  CHmetrique le Lun 16 Sep - 7:45

Merci pour vos commentaires.

J'ai oublié de préciser que la digitalisation de ce modèle a été faite avec un ZIMO MX681 (décodeur de fonction).

_________________
Cordialement,
Sébastien(SG)
avatar
CHmetrique
Admin

Age : 42
Localisation : Brabant Wallon - Belgique

Revenir en haut Aller en bas

Re: ABt 1702 - Recherche schéma

Message  CHmetrique le Mer 9 Oct - 20:10

Bonjour,

N'étant pas satisfait du rendu de l'éclairage d'origine (fuite de lumière, feu supérieur peu efficace, ...) j'ai décidé de refaire entièrement l'aménagement de cette voiture pilote.

On peut voir ci-dessous l'état d'avancement des travaux de modifications :

- Installation d'un attelage conducteur
- Pose de de fil pour alimenter le décodeur qui sera logé en toiture
- Couche de fond appliquée au poste de conduite et aménagement intérieur
- Suppression des conduits lumineux d'origine



Il reste à terminer la peinture des éléments, poser les LEDs CMS nécessaire à l'éclairage, mise en place du décodeur et des composants (résistances & diodes), ..

A suivre ...




_________________
Cordialement,
Sébastien(SG)
avatar
CHmetrique
Admin

Age : 42
Localisation : Brabant Wallon - Belgique

Revenir en haut Aller en bas

Re: ABt 1702 - Recherche schéma

Message  Eric Philippot le Mer 9 Oct - 20:20

Très beau travail de détaillage ..
avatar
Eric Philippot

Age : 60
Localisation : Saintry

Revenir en haut Aller en bas

Re: ABt 1702 - Recherche schéma

Message  amateurrhb le Jeu 10 Oct - 11:36

CHmetrique a écrit:...
- Couche de fond appliquée au poste de conduite et aménagement intérieur
...
Joli résultat !
Quelle technique as-tu utilisé pour peindre ? À l'aérographe ? Si oui quelle marque de peinture utilises-tu ?

_________________
Cordialement,
amateurrhb (Daniel)
avatar
amateurrhb

Age : 69
Localisation : Riviera vaudoise

Revenir en haut Aller en bas

Re: ABt 1702 - Recherche schéma

Message  CHmetrique le Jeu 10 Oct - 12:41

Oui, la peinture est faire à l'aéro. Peinture Humbrol Enamel, n° 66 (de mémoire). Le poste de conduite doit encore être peint en gris clair, tjs à l'aéro. Le masquage du sol est en cours. Ce serait mieux de faire cela à l'acrylique (Tamyia, Humbrol, ...) mais je "vide" mon stock avant d'y passer.

Pour l'amenagement de la voiture proprement dite : Cloison avec le même gris clair que le poste de conduite, au pinceau, siège également au pinceau.

Puisque l'on parle des sièges, l'un d'entres vous aurait-il une photo de l'intérieur des ces ABt ? Les cloisons sont grises, mais à part cela ...

Merci !

_________________
Cordialement,
Sébastien(SG)
avatar
CHmetrique
Admin

Age : 42
Localisation : Brabant Wallon - Belgique

Revenir en haut Aller en bas

Re: ABt 1702 - Recherche schéma

Message  bb 9400 le Jeu 10 Oct - 17:24

Bonjour jolie travail , si tu veux j'ai une photo de l'interieur d'une voiture pilote la 1754 mais plancher bas

a+ Kevin



avatar
bb 9400

Age : 28
Localisation : valence

Revenir en haut Aller en bas

Re: ABt 1702 - Recherche schéma

Message  CHmetrique le Ven 11 Oct - 10:33

Bonjour Kevin,

Toute info est la bienvenue. Merci ! Wink

_________________
Cordialement,
Sébastien(SG)
avatar
CHmetrique
Admin

Age : 42
Localisation : Brabant Wallon - Belgique

Revenir en haut Aller en bas

Re: ABt 1702 - Recherche schéma

Message  bb 9400 le Ven 11 Oct - 16:20

Salut ci joint les photos de la voiture pilote 1754





a+ Kevin
avatar
bb 9400

Age : 28
Localisation : valence

Revenir en haut Aller en bas

Re: ABt 1702 - Recherche schéma

Message  CHmetrique le Sam 12 Oct - 8:58

Merci pour ces photos !

_________________
Cordialement,
Sébastien(SG)
avatar
CHmetrique
Admin

Age : 42
Localisation : Brabant Wallon - Belgique

Revenir en haut Aller en bas
